Silenciadores de Venteo

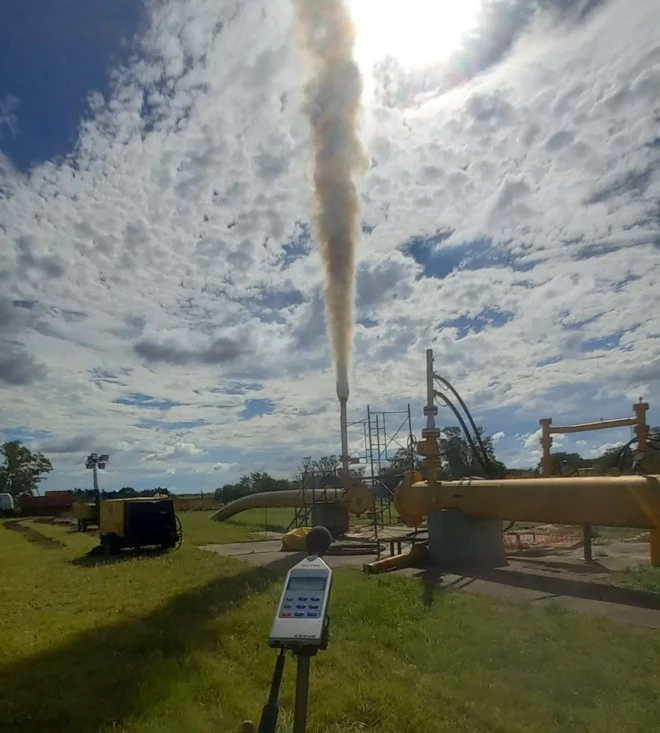

Los silenciadores de venteo están diseñados para reducir el nivel de ruido de las tuberías de escape a la atmósfera para fluidos gaseosos presurizados, como aire, vapor, gas natural, nitrógeno, oxígeno, dióxido de carbono, etc. Pueden instalarse aguas abajo de cualquier dispositivo que actúe como enlace entre recipiente de fluido gaseoso presurizado y la atmósfera.
La reducción de ruido se puede lograr utilizando dos principios: una sección reactiva para atenuar las bajas frecuencias y proporcionar una reducción de ruido de banda ancha y una media de absorción del ruido audible de alta frecuencia en un material absorbente de sonido.
Los silenciadores de venteo pueden ser de tipo reactivo, absorbente o combinado, según las aplicaciones y la atenuación requerida.

Las aplicaciones típicas para silenciadores de venteo son:

Válvula de seguridad (PSV)
Válvula de alivio (PRV)
Válvula de control
Eyector de arranque
Válvula de arranque y prueba de calderas
Válvula de aspiración
Venteos de alta presión
Soplado de cañerías
Tanques Flash y Blow Down



TAMAÑOS
Para seleccionar el silenciador correcto, es esencial conocer los siguientes parámetros de ruido y funcionamiento:

Tipo de fluido
Tipo de operación: intermitente o continua
Caudal de diseño y máximo
Válvula de ajuste de presión y temperatura
Caída de presión / contrapresión
Diámetro de la tubería y tipo de conexión
Especificación de material
Elevación del silenciador
Reducción de ruido requerida o Nivel de presión acústica residual y ubicación del punto de medida.

Caracteristicas
Los silenciadores de venteo están diseñados para proporcionar expansión térmica entre sus diferentes partes.
Dado que son dispositivos abiertos a la atmósfera, no se requieren pruebas ni diseño de presión. Si no está directamente sostenido por la tubería de entrada de fluido, los silenciadores representan un punto fijo. En este caso, es necesario proporcionar un sistema de compensación de expansión térmica axial o axial / radial. Cuando se proporciona una junta de expansión en la entrada, no deben llegar cargas al tubo de entrada del silenciador desde la tubería de descarga.

Opciones
Welding neck or slip-on Flange
Brida y contra brida
Diseño de soportes especiales
Malla de pantalla anti-pájaro
Junta de dilatación
Campana de lluvia o nieve
Pintura especial
Material absorbente de alta resistencia para temperaturas superiores a 530 ° C
Supresor de chispas

Silenciadores de Venteo


Los silenciadores de venteo están diseñados para reducir el nivel de ruido de las tuberías de escape a la atmósfera para fluidos gaseosos presurizados, como aire, vapor, gas natural, nitrógeno, oxígeno, dióxido de carbono, etc. Pueden instalarse aguas abajo de cualquier dispositivo que actúe como enlace entre recipiente de fluido gaseoso presurizado y la atmósfera.

VER MAS

La reducción de ruido se puede lograr utilizando dos principios: una sección reactiva para atenuar las bajas frecuencias y proporcionar una reducción de ruido de banda ancha y una media de absorción del ruido audible de alta frecuencia en un material absorbente de sonido.
Los silenciadores de venteo pueden ser de tipo reactivo, absorbente o combinado, según las aplicaciones y la atenuación requerida, que pueden alcanzar hasta 75 dB (A).

Las aplicaciones típicas para silenciadores de venteo son:

Válvula de seguridad (PSV)
Válvula de alivio (PRV)
Válvula de control
Eyector de arranque
Válvula de arranque y prueba de calderas
Válvula de aspiración
Venteos de alta presión
Soplado de cañerías
Tanques Flash y Blow Down



TAMAÑOS
Para seleccionar el silenciador correcto, es esencial conocer los siguientes parámetros de ruido y funcionamiento:

Tipo de fluido
Tipo de operación: intermitente o continua
Caudal de diseño y máximo
Válvula de ajuste de presión y temperatura
Caída de presión / contrapresión
Diámetro de la tubería y tipo de conexión
Especificación de material
Elevación del silenciador
Reducción de ruido requerida o Nivel de presión acústica residual y ubicación del punto de medida.

Caracteristicas
Los silenciadores de venteo están diseñados para proporcionar expansión térmica entre sus diferentes partes.
Dado que son dispositivos abiertos a la atmósfera, no se requieren pruebas ni diseño de presión. Si no está directamente sostenido por la tubería de entrada de fluido, los silenciadores representan un punto fijo. En este caso, es necesario proporcionar un sistema de compensación de expansión térmica axial o axial / radial. Cuando se proporciona una junta de expansión en la entrada, no deben llegar cargas al tubo de entrada del silenciador desde la tubería de descarga.

Opciones
Welding neck or slip-on Flange
Brida y contra brida
Diseño de soportes especiales
Malla de pantalla anti-pájaro
Junta de dilatación
Campana de lluvia o nieve
Pintura especial
Material absorbente de alta resistencia para temperaturas superiores a 530 ° C
Supresor de chispas
